3.3.1 Mapa de peligros

Un mapa de riesgos es un mapa que muestra las zonas de catástrofe previstas y la ubicación de los lugares de evacuación, las rutas de evacuación y otras instalaciones de prevención de catástrofes con el fin de mitigar los daños causados por las catástrofes naturales y para las medidas de prevención de catástrofes. A veces se denomina mapa de prevención de catástrofes, mapa de previsión de daños, mapa de daños estimados, mapa de prevención de catástrofes o mapa de riesgos. Los mapas de peligros se crean a partir de la información geográfica de prevención de catástrofes, como la historia de catástrofes pasadas, los lugares y las rutas de evacuación, así como las características topográficas y geológicas que contribuyen a la formación del terreno y a la predisposición a las catástrofes en la zona. 1

El uso de mapas de peligrosidad permite a los residentes evacuar con rapidez y precisión en caso de catástrofe y evitar las zonas en las que se prevé que se produzcan catástrofes secundarias, lo que resulta muy eficaz para reducir los daños causados por las catástrofes.

El flujo general del desarrollo del Mapa de Peligros.

El proceso de elaboración de un mapa de peligrosidad de las carreteras puede dividirse en los pasos indicados en la Tabla 3.3.1.1 2 En general, se crean mapas de niveles inferiores y, a continuación, se llevan a cabo el análisis y la evaluación. Los niveles 1 y 2 pertenecen al "mapa de zonas inestables". La calidad del mapa de peligrosidad es proporcional a la calidad de la identificación de los lugares inestables.

Tipos de mapas de peligros

Mapa de riesgo de inundación

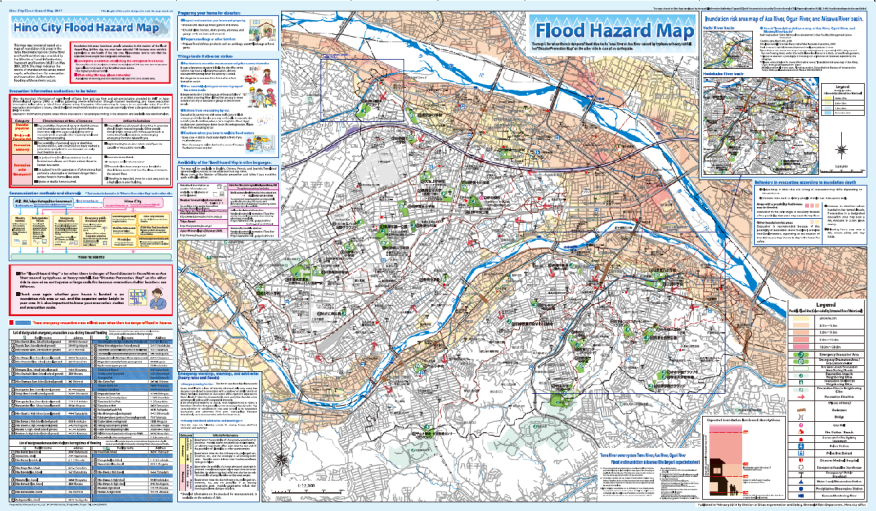

Con el fin de mitigar los daños causados por las inundaciones garantizando una evacuación rápida y sin problemas o previniendo las inundaciones, se publican mapas de riesgo de inundación que muestran la profundidad y duración estimadas de las inundaciones para las zonas que se prevé que se inunden si el río se desborda debido a las precipitaciones máximas posibles. También se publican las zonas que se espera que se inunden si el río se desborda debido a las precipitaciones, que es la base del plan de prevención de inundaciones fluviales, y la profundidad prevista del agua en caso de inundación. Generalmente se denominan mapas de riesgo de inundación 3. La figura 3.3.1.1 4 muestra un ejemplo de mapa de peligrosidad por inundaciones.

Mapa de riesgo volcánico

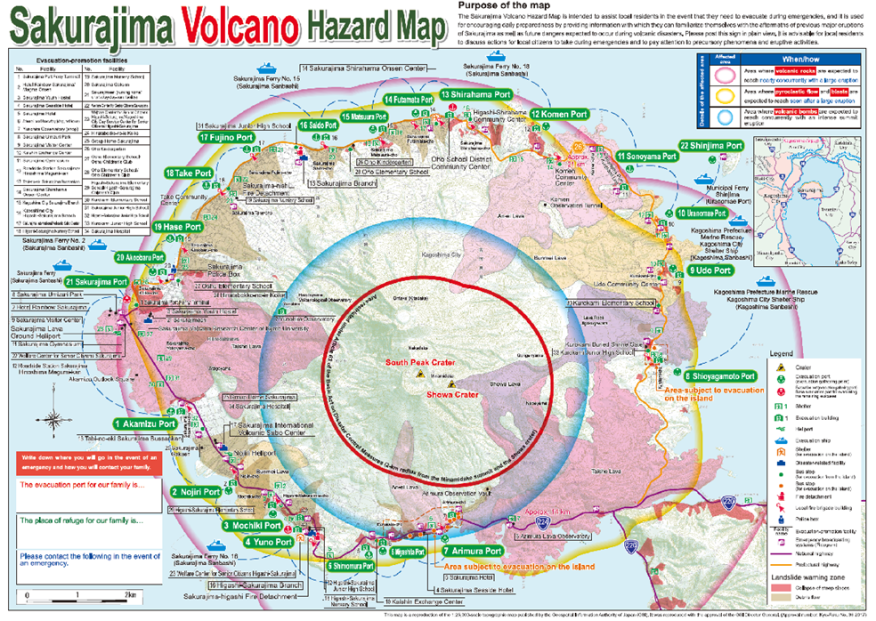

Un mapa de peligros volcánicos es un mapa de la zona que puede verse afectada por peligros volcánicos (grandes conos de ceniza, flujos piroclásticos, flujos de lodo volcánico fundido con nieve, etc.). Los mapas se utilizan como datos básicos para estudiar los planes de evacuación en épocas normales y para estudiar las medidas de prevención de catástrofes, como las restricciones de entrada a las montañas, la evacuación y el uso del suelo durante las erupciones. 5. La figura 3.3.1.2 6 muestra un ejemplo de mapa de peligrosidad volcánica.

Mapa de peligrosidad sísmica 7

Un mapa de peligrosidad sísmica es un mapa que muestra información prevista, como el nivel de temblores que pueden causar futuros terremotos, la probabilidad de que se produzcan fuertes temblores en cada región en un determinado periodo de tiempo y la magnitud de los daños causados por los terremotos.

El mapa probabilístico de predicción de movimientos sísmicos es un mapa que muestra los resultados de la evaluación de la posibilidad de fuertes sacudidas en cada región en el futuro, teniendo en cuenta la posibilidad de ocurrencia a largo plazo de tales terremotos.

El "Mapa de predicción del movimiento sísmico que especifica la falla de origen" muestra la intensidad de las sacudidas en la zona que se va a evaluar cuando se produzca el seísmo asumiendo escenarios como el desplazamiento y movimiento de la falla de origen en respuesta a un seísmo específico.

Además, existen mapas de peligrosidad que predicen los daños en los edificios por regiones y gestionan el riesgo de licuefacción del terreno.

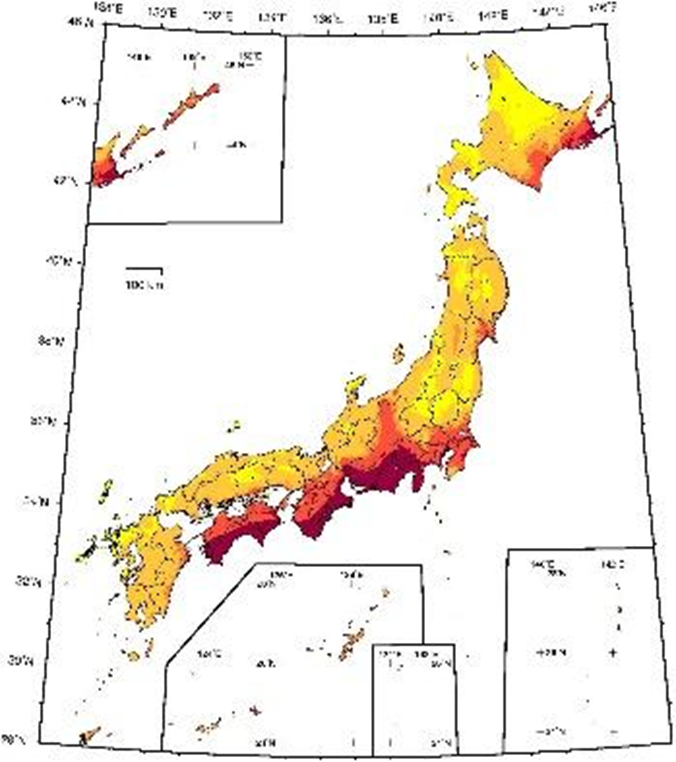

La figura 3.3.1.3 8 muestra un ejemplo de mapa de peligrosidad sísmica.

Probabilidad de superación en 30 años considerando todos los terremotos (intensidad sísmica JMA: 6 Inferior o más; caso medio; periodo que comienza en enero de 2010)

Mapa de peligro de tsunamis y mareas tormentosas

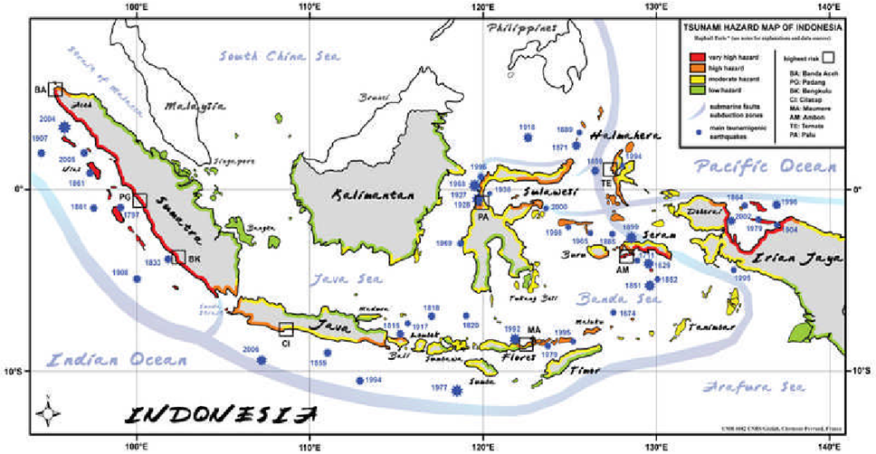

Un mapa de peligrosidad por tsunamis y mareas de tempestad es un mapa que muestra la zona de daños previstos y la extensión de los mismos, así como información relacionada con la gestión de catástrofes, como los lugares y rutas de evacuación, en caso necesario, con el fin de considerar la evacuación de los residentes locales y la construcción de instalaciones contra catástrofes por tsunamis y mareas de tempestad. 9. La figura 3.3.1.4 10 muestra un ejemplo de mapa de riesgos de tsunami.

Mapa de riesgos geográficos 11

El riesgo geológico es un fenómeno desencadenado por fuertes lluvias o terremotos que provoca 1) el derrumbamiento de montañas y acantilados, y 2) la salida de tierra y rocas mezcladas con agua por los ríos.

Un mapa de geoamenazas es una herramienta que proporciona a los residentes información sobre el riesgo de sedimentación de catástrofes y la evacuación en caso de catástrofe y se elabora principalmente con el fin de ayudar a los residentes a evacuar en caso de catástrofe.

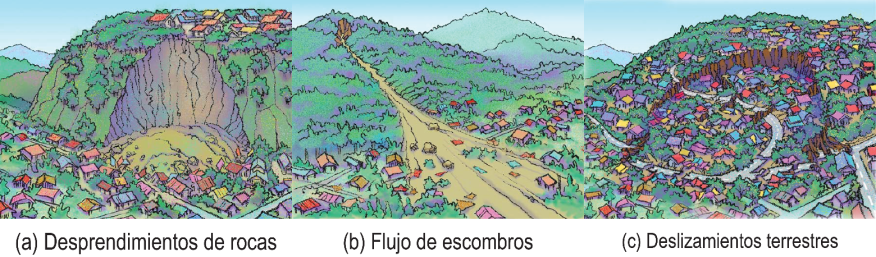

Los riesgos geológicos pueden clasificarse a grandes rasgos en tres tipos: Desprendimientos de rocas (colapso de laderas empinadas), flujos de escombros y deslizamientos, como se muestra en la figura 3.3.1.5.

(1) Desprendimientos de rocas (derrumbes de laderas empinadas): Fenómenos en los que la resistencia de los materiales del suelo se debilita por la lluvia o el terremoto y la pendiente se derrumba rápidamente. Cuando se produce un derrumbe de una ladera, muchas personas no consiguen escapar y el índice de mortalidad es elevado.

(2) Corrientes de escombros: Fenómenos en los que una parte de la tierra, arena y piedras que componen una ladera o el lecho de un arroyo se combina con el agua debido a la lluvia, etc., y es arrastrada río abajo a gran velocidad. La velocidad del flujo es de 20 a 40 km/h y puede destruir casas en un momento.

(3) Deslizamiento: Fenómeno en el que la masa de roca o suelo de una ladera se desplaza lentamente hacia abajo a lo largo de la superficie de deslizamiento debido a la influencia de aguas subterráneas o terremotos. Es un fenómeno general que abarca una amplia zona y tiene un alto potencial de causar graves daños debido a la gran cantidad de masa en movimiento.

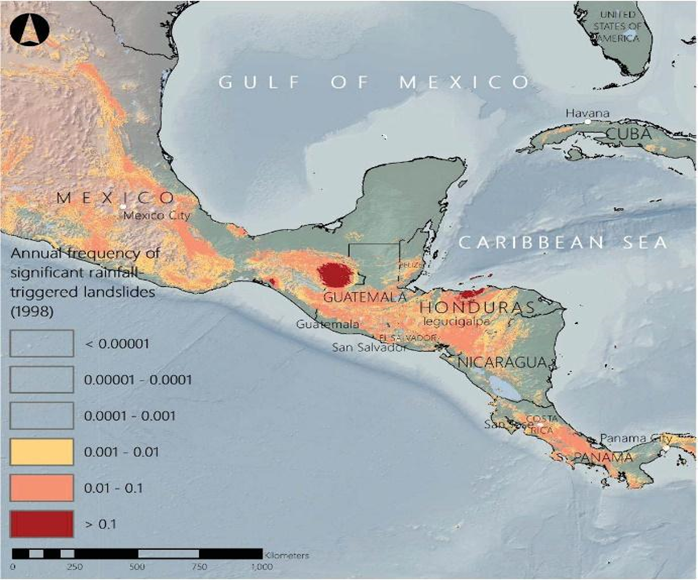

La figura 3.3.1.6 12 muestra un ejemplo del mapa de peligros de corrimiento de tierras.
