3.3.1 Carte des risques

Une carte des risques est une carte qui montre les zones de catastrophe prévues et l'emplacement des sites d'évacuation, des itinéraires d'évacuation et d'autres installations de prévention des catastrophes dans le but d'atténuer les dommages causés par les catastrophes naturelles et de prendre des mesures de prévention des catastrophes. Elle est parfois appelée carte de prévention des catastrophes, carte de prévision des dommages, carte d'estimation des dommages, carte d'évitement des catastrophes ou carte des risques. Les cartes des risques sont créées sur la base d'informations géographiques relatives à la prévention des catastrophes, telles que l'historique des catastrophes passées, les sites d'évacuation et les itinéraires d'évacuation, ainsi que les caractéristiques topographiques et géologiques qui contribuent à la formation du terrain et à la prédisposition aux catastrophes dans la région. 1

Grâce aux cartes des risques, les habitants peuvent évacuer rapidement et précisément en cas de catastrophe et éviter les zones où des catastrophes secondaires sont prévues, ce qui est très efficace pour réduire les dommages causés par les catastrophes.

Le déroulement général de l'élaboration de la carte des risques.

Le processus d'élaboration d'une carte des risques routiers peut être divisé en plusieurs étapes, indiquées dans le tableau 3.3.1.1 2 En général, les cartes de niveaux inférieurs sont créées, puis l'analyse et l'évaluation sont effectuées. Les niveaux 1 et 2 appartiennent à la "carte des zones instables". La qualité de la carte des risques est proportionnelle à la qualité de l'identification des emplacements instables.

Types de cartes de risques

Carte des risques d'inondation

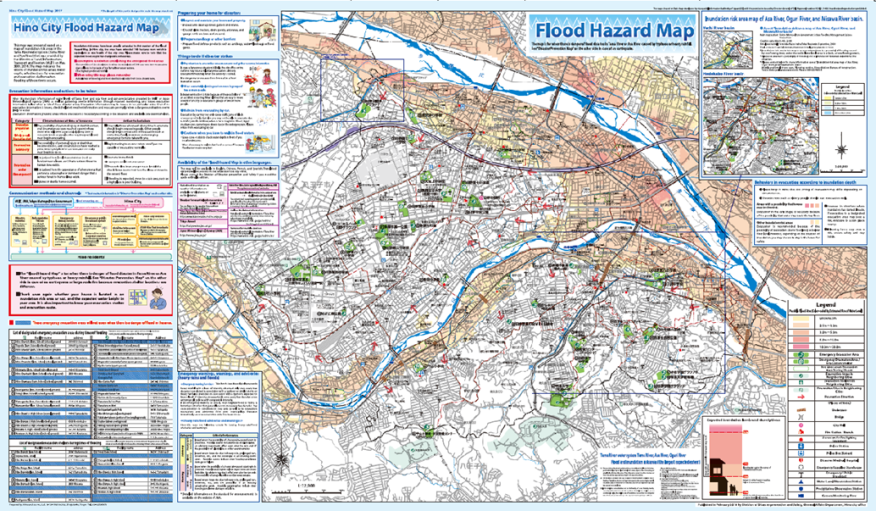

Afin d'atténuer les dommages causés par les inondations en assurant une évacuation rapide et sans heurts ou en prévenant les inondations, des cartes des risques d'inondation sont publiées, indiquant la profondeur et la durée estimées de l'inondation pour les zones susceptibles d'être inondées si la rivière déborde en raison des précipitations maximales possibles. Les zones qui devraient être inondées si la rivière déborde en raison des précipitations, qui constituent la base du plan de prévention des inondations fluviales, et la profondeur d'eau prévue en cas d'inondation sont également publiées. Ces cartes sont généralement appelées cartes des risques d'inondation 3. La figure 3.3.1.1 4 montre un exemple de carte des risques d'inondation.

Carte des risques volcaniques

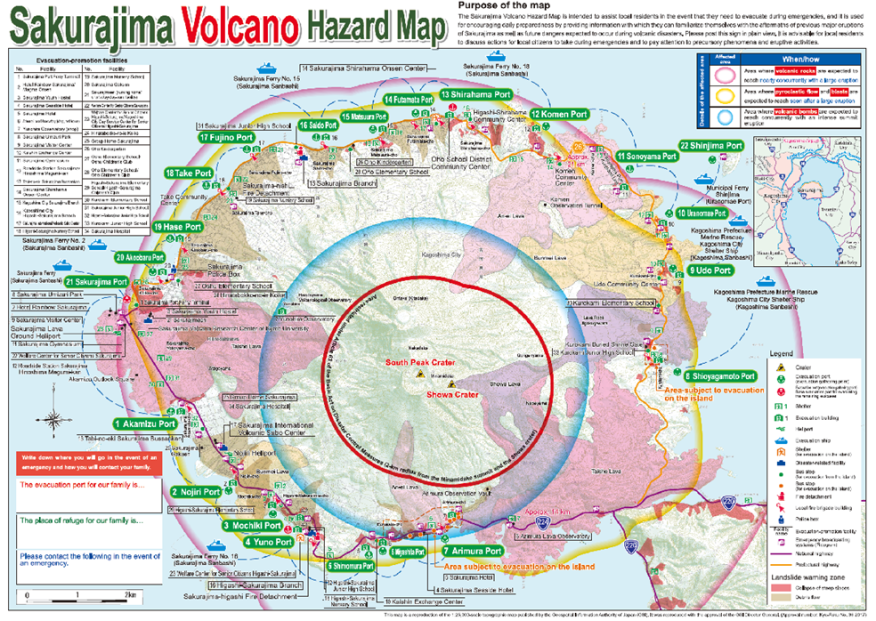

Une carte des risques volcaniques est une carte de la zone qui peut être affectée par des ce type de risques (grands cônes de cendres, coulées pyroclastiques, coulées de boue volcanique fondant sur la neige, etc.) Ces cartes sont utilisées comme données de base pour étudier les plans d'évacuation en temps normal et pour étudier les mesures de prévention des catastrophes telles que les restrictions d'accès aux montagnes, l'évacuation et l'utilisation des terres pendant les éruptions 5.La figure 3.3.1.2 6 montre un exemple de carte des risques volcaniques.

Carte des risques sismiques 7

Une carte d'aléas sismiques est une carte qui présente des informations prévisionnelles telles que le niveau des secousses susceptibles d'être provoquées par de futurs tremblements de terre, la probabilité de fortes secousses dans chaque région au cours d'une certaine période et l'ampleur des dommages causés par les tremblements de terre.

La carte de prévision probabiliste des mouvements sismiques est une carte qui montre les résultats de l'évaluation de la possibilité de fortes secousses dans chaque région à l'avenir, en tenant compte de la possibilité d'occurrence à long terme de tels séismes.

La "Carte de prévision des mouvements sismiques spécifiant la faille source" montre l'intensité des secousses dans la zone à évaluer lorsque le tremblement de terre se produit en supposant des scénarios tels que la façon dont la faille source se déplacera en réponse à un tremblement de terre spécifique.

En outre, il existe des cartes de danger qui prévoient les dommages aux bâtiments par région et traitent du risque de liquéfaction du sol.

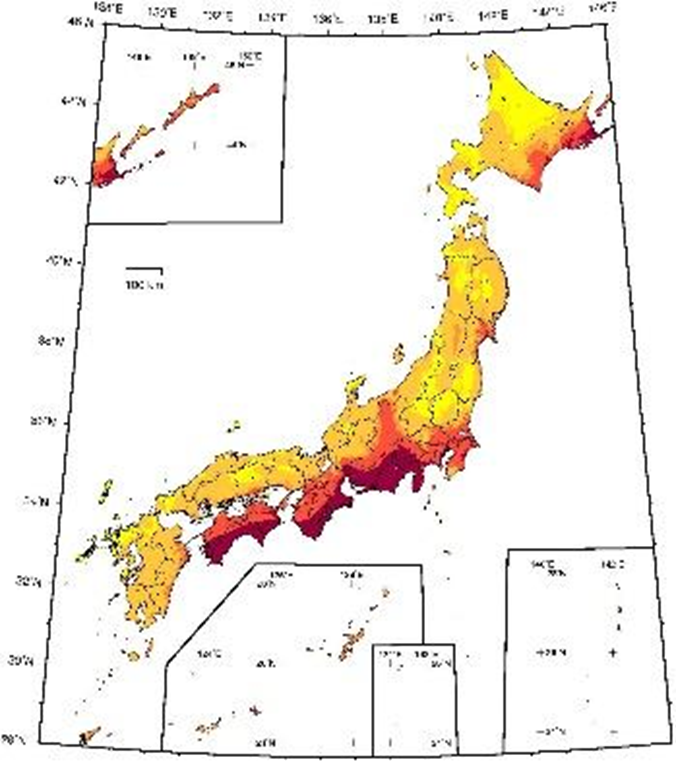

La figure 3.3.1.3 8 montre un exemple de carte de l'aléa sismique.

Probabilité de dépassement dans les 30 ans en tenant compte de tous les tremblements de terre (intensité sismique JMA : 6 plus bas ou plus ; cas moyen ; période commençant en janvier 2010)

Carte des risques de tsunamis et d'ondes de tempête

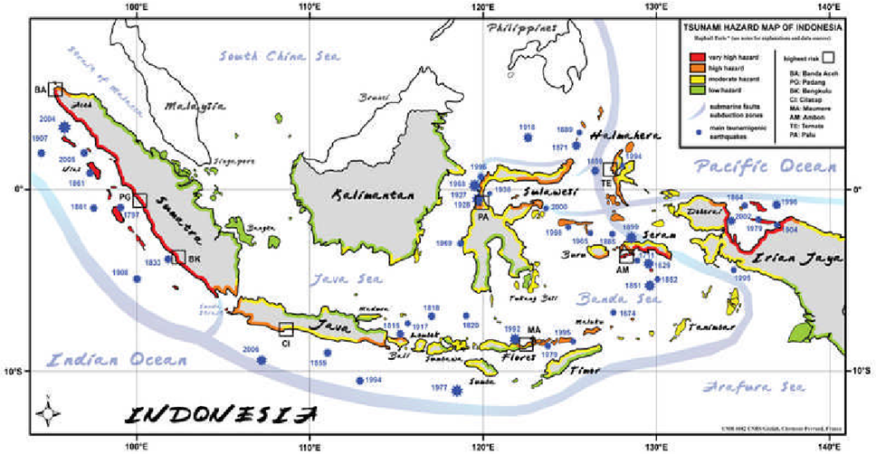

Une carte des risques de tsunami et d'onde de tempête est une carte qui montre la zone des dommages prévus et l'étendue des dommages, ainsi que les informations connexes de gestion des catastrophes telles que les sites et les itinéraires d'évacuation, si nécessaire, afin d'envisager l'évacuation des résidents locaux et la construction d'installations contre les catastrophes dues aux tsunamis et aux ondes de tempête 9. La figure 3.3.1.4 10 présente un exemple de carte des risques de tsunami.

Carte des géo-risques 11

Le géorisque est un phénomène déclenché par de fortes pluies ou des tremblements de terre qui provoque 1) l'effondrement de montagnes et de falaises, et 2) l'écoulement de la terre et des roches mélangées à l'eau dans les rivières.

Une carte des géorisques est un outil destiné à fournir aux résidents des informations sur les risques de catastrophes sédimentaires et sur l'évacuation en cas de catastrophe. Elle est développée principalement dans le but d'aider les résidents à évacuer en cas de catastrophe.

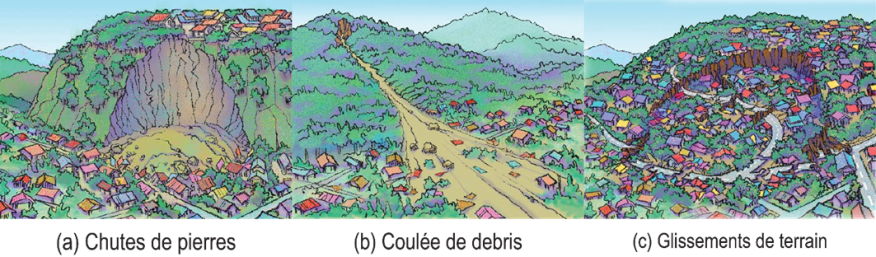

Les géorisques peuvent être classés en trois grands types : Les chutes de pierres (effondrement de pentes abruptes), les coulées de débris et les glissements de terrain, comme le montre la figure 3.3.1.5.

(1) Chutes de pierres (effondrements de pentes raides) : Phénomènes dans lesquels la résistance des matériaux du sol est affaiblie par la pluie ou un tremblement de terre et la pente s'effondre rapidement. Lorsqu'un effondrement de pente frappe une maison, de nombreuses personnes ne parviennent pas à s'échapper, et le taux de mortalité est élevé.

(2) Coulées de débris : Phénomènes dans lesquels une partie de la terre, du sable et des pierres qui composent une colline ou le lit d'un cours d'eau est combinée avec l'eau due à la pluie, etc. et emportée en aval à grande vitesse. La vitesse du flux est de 20 à 40 km/h et peut détruire des maisons en un instant.

(3) Glissement : Phénomène dans lequel la masse de roche ou de sol sur une pente se déplace lentement vers le bas le long de la surface de glissement sous l'influence des eaux souterraines ou d'un tremblement de terre. Il s'agit d'un phénomène général qui couvre une large zone et qui a un potentiel élevé de causer de graves dommages en raison d'une grande quantité de masse en mouvement.

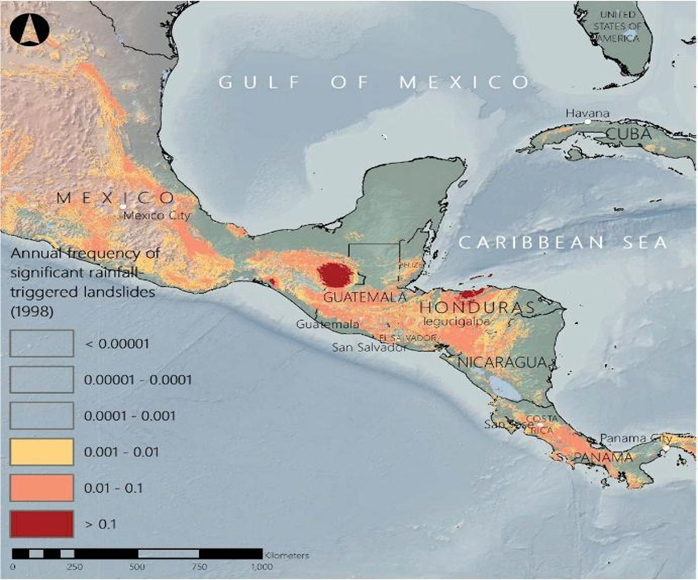

La figure 3.3.1.6 12 montre un exemple de la carte des risques de glissement de terrain.
